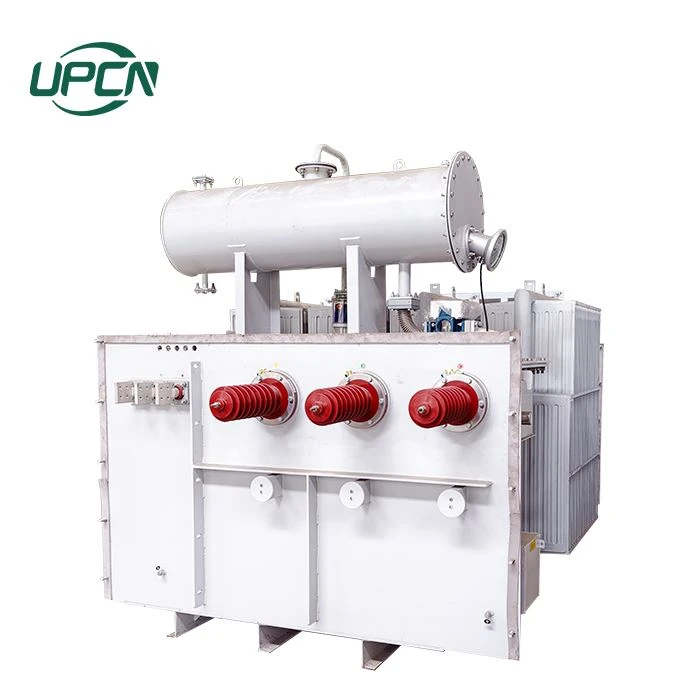

Produkto apžvalga
2000 kVA galios transformatoriaus šerdis yra pagaminta iš aukštos kokybės šaltai valcuotų grūdelių orientuoto silicio plieno lakštų, sukrautų naudojant daugiapakopį laminuotą procesą su 45 laipsnių visiškai įstrižomis jungtimis, kurios turi tokius privalumus kaip didelis magnetinis pralaidumas ir maži nuostoliai. S20 ir aukštesnės klasės gaminiuose naudojami silicio plieno lakštai, pasižymintys geresnėmis savybėmis, siekiant sumažinti histerezę ir sūkurinių srovių nuostolius.

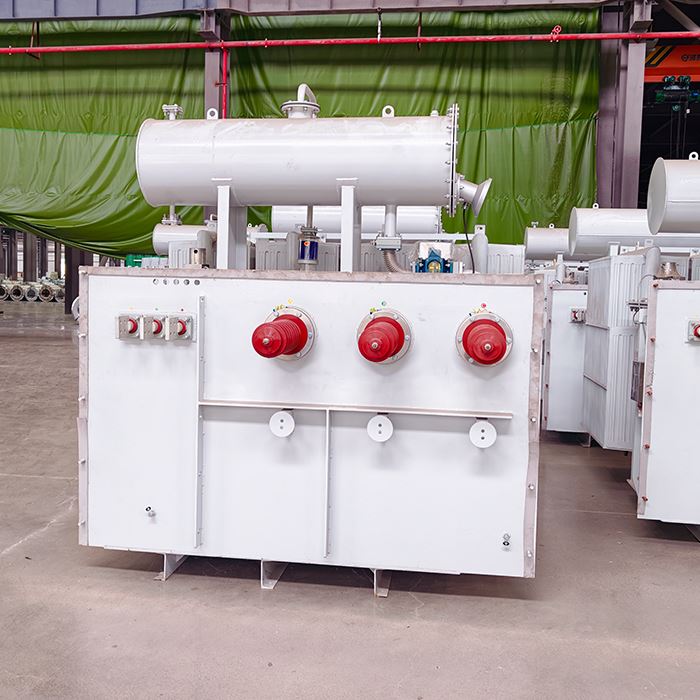

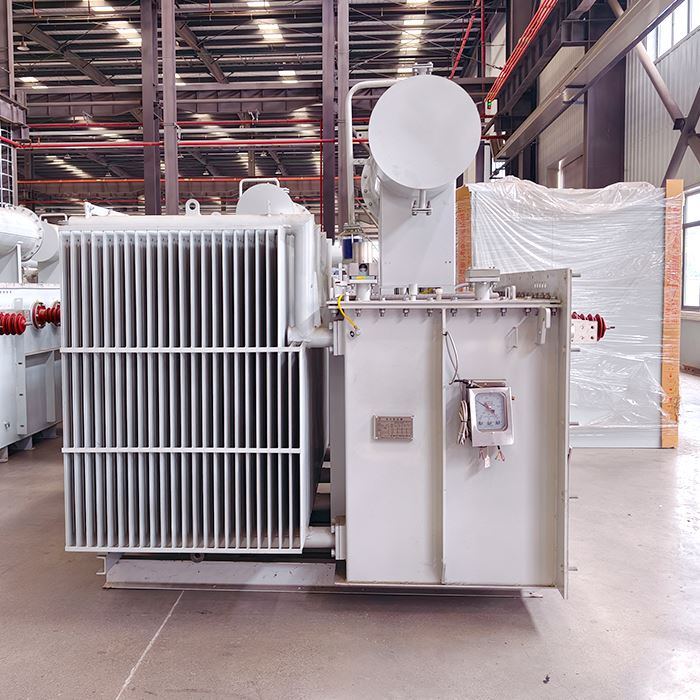

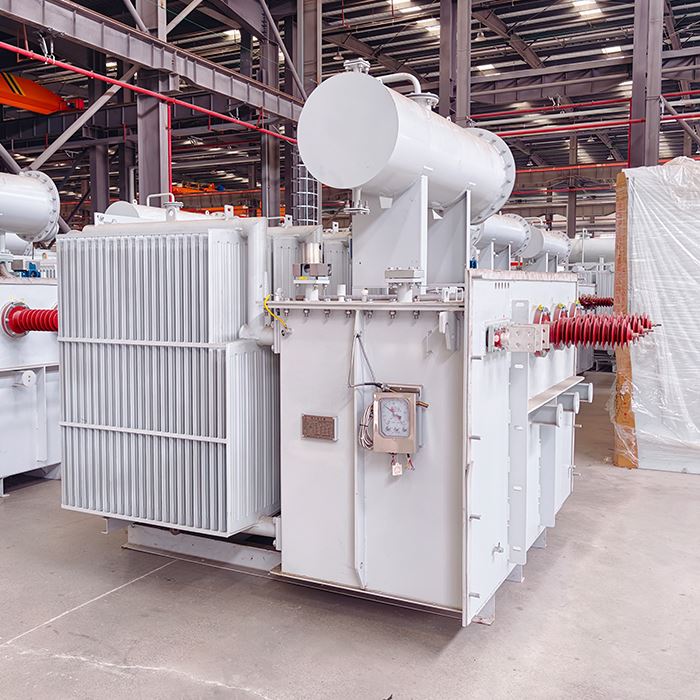

2000 kVA galios transformatoriaus bako korpusas turi visiškai sandarią gofruotą struktūrą, kuri išsprendžia didelės talpos transformatorių šilumos išsklaidymo ir aukštos įtampos izoliacijos problemas. Transformatoriaus alyva yra visiškai izoliuota nuo išorinio oro, pašalinant alyvos oksidacijos ir drėgmės sugėrimo šaltinyje problemas. Transformatoriaus alyva turi gerą izoliaciją ir šilumos laidumą, o jos kaina yra palyginti maža. Bakas pagamintas iš aukštos kokybės plieno plokščių, suvirintų, o paviršius apdorojamas smėliasrove, kad pašalintų rūdis, ėsdinimą ir fosfatavimą, o po to padengiamas daugiasluoksnis antikorozinis sluoksnis naudojant elektrostatinę miltelinę dangą.
2000 kVA didelis galios transformatorius turi platų pritaikymo spektrą, įskaitant pramonės ir kasybos įmones, komercinius pastatus, gyvenamąsias bendruomenes, regioninius elektros paskirstymo tinklus, naujus energijos įrenginius ir infrastruktūrą.
Techninės specifikacijos
|
Parametrai |
Techninės specifikacijos |
|
Modelis |
Galios transformatorius |
|
Nominali talpa |
2000kVA (pritaikoma pagal užsakymą) |
|
Įėjimo įtampa (aukšta įtampa) |
6,6 kV, 10 kV, 11 kV, 20 kV, 35 kV (galima pritaikyti pagal pageidavimą) |
|
Išėjimo įtampa (žema įtampa) |
0,38 kV, 0,4 kV (galima pritaikyti pagal pageidavimą) |
|
Įtampos reguliavimo diapazonas |
± 5%, ± 2 × 2,5% (galima pritaikyti pagal pageidavimą) |
|
Fazių skaičius |
Trifazė (gali būti nurodyta ir vienfazė) |
|
Dažnis |
50Hz/60Hz |
|
Nuorodų grupė |
„Dyn11“, „Yyn0“, „Yd11“, „Dyn5“ (galima tinkinti pagal pageidavimą) |
|
Apvija medžiaga |
Varis / Aliuminis |
|
Nėra apkrovos praradimo |
Atitinka nacionalinius standartus / IEC 1 lygį / 2 energijos vartojimo efektyvumo lygį |
|
Apkrovos praradimas |
Atitinka nacionalinius standartus / IEC 1 lygį / 2 energijos vartojimo efektyvumo lygį |
|
Nėra apkrovos srovės |
Standartinės projektinės vertės, mažų nuostolių optimizavimas |
|
Temperatūros kilimo riba |
Mažiau arba lygus 60K (viršutinis alyvos sluoksnis) |
|
Trumpojo jungimo varža |
Galimas pritaikymas pagal pageidavimą |
|
Aušinimo būdas |
ONAN (alyvos panardinimas ir savaiminis aušinimas) |
|
Izoliacijos klasė |
A klasė |
|
Dalinis išleidimas |
Mažesnė arba lygi 20 pc (standartinis reikalavimas) |
|
Įgyvendinimo standartai |
IEC,GB,JIS,ANSI,IEEE,UL |
Į alyvą panardintų transformatorių DUK
1. Kokie galios ir įtampos diapazonai galimi?
Galios nuo 50 kVA iki 200 000 kVA (200 MVA). Pirminė įtampa iki 220 kV, antrinė nuo 0,4 kV iki 35 kV. Galimi individualūs dizainai.
2. Ar galiu montuoti alyvos transformatorių dideliame aukštyje (virš 1000 m)?
Taip, bet reikia sumažinti. Aušinimo efektyvumas mažėja dideliame aukštyje. Užsakydami visada nurodykite aukštį, kad galėtume pakoreguoti dizainą.
3. Ar alyvos transformatoriai atitinka energijos vartojimo efektyvumo standartus?
Taip. Mūsų įrenginiai atitinka 1 pakopos / 2 pakopos (Kinija), DOE (JAV) ir ES ekologinio projektavimo reikalavimus. Maži tuščiosios eigos ir apkrovos nuostoliai sumažina eksploatavimo išlaidas.
Produkto informacija ir sertifikatai
Pateikiame visą techninę dokumentaciją ir kokybės dokumentus:
• Medžiagų saugos duomenų lapas (MSDS)
• Gamyklos bandymo ataskaita
• Atitikties sertifikatas
• Produkto sertifikatas
• Gaminio montavimo ir naudojimo vadovas
Naudojimo scenarijus
Transformatoriai plačiai naudojami šiose srityse:
• Elektros tinklai ir pastotės– Įtampos didinimas / sumažinimas, paskirstymas ir tinklo stabilumas.
• Atsinaujinanti energija– Saulės energijos parkai, vėjo jėgainės ir energijos kaupimo sistemos (padidėjimas iki vidutinės/aukštos įtampos).
• Pramoniniai įrenginiai– Gamyklos, kasybos aikštelės, naftos ir dujų gamyklos bei sunkiųjų mašinų energijos tiekimas.
• Komerciniai pastatai– Prekybos centrai, biurų bokštai, viešbučiai, oro uostai – vidaus ar lauko instaliacijos.
• Infrastruktūros projektai– Tuneliai, uostai, geležinkeliai, duomenų centrai ir ligoninės – saugi ir patikima energija.
• Gyvenamieji ir komunaliniai– Daugiabučių kompleksai, gatvių apšvietimas, vandens valymo įrenginiai, elektromobilių įkrovimo stotelės.
